Ningbo Lingkai Electric Power Equipment Co., Ltd. nbtransmission@163.com 86--15958291731
Dettagli del prodotto
Place of Origin: NINGBO CHINA
Marca: NBLK
Certificazione: ISO CE
Model Number: SHL, SH
Termini di pagamento e spedizione
Minimum Order Quantity: 10SETS
Prezzo: GET THE LATEST
Packaging Details: WOODEN CASE
Delivery Time: 3-10 DAYS
Payment Terms: T/T
Supply Ability: 5000SETS/MONTH
Diametro: |
120* 200mm Max o su misura |
nome: |
Rulli per cavi |
Materiale: |
MC Nylon / acciaio / lega di alluminio |
Applicazione: |
Sito di installazione di cavi sotterranei |
Carico nominale: |
10kn 20kn |
Garanzia: |
1 anno |
Diametro: |
120* 200mm Max o su misura |
nome: |
Rulli per cavi |
Materiale: |
MC Nylon / acciaio / lega di alluminio |
Applicazione: |
Sito di installazione di cavi sotterranei |
Carico nominale: |
10kn 20kn |
Garanzia: |
1 anno |
Un rullo per cavi, noto anche come puleggia per cavi o rullo di supporto per cavi, svolge un ruolo cruciale nei sistemi di cavi.Questo dispositivo è progettato per svolgere molteplici funzioni che gli consentono di mantenere la stabilità e l'integrità dei sistemi di cavi.
La prima funzione significativa delle pulegge per cavi è quella di ridurre la tensione dei cavi, particolarmente importante in caso di curva o di cambiamento di direzione del cavo.i rulli per cavi riducono la tensione sui cavi, impedendo così loro di danneggiarsi a causa di un'eccessiva tensione.
In secondo luogo, le pulegge per cavi contribuiscono a prevenire l'usura dei cavi: la superficie delle pulegge per cavi è in genere liscia e ha lo scopo di ridurre l'attrito tra il cavo e la pulizia.Questa progettazione facilita la prevenzione dell'usura superficiale del cavo e prolunga la sua durata.
Un altro ruolo importante delle pulegge per cavi è quello di mantenere l'orientamento dei cavi.Questa funzione è fondamentale per mantenere la stabilità e l'affidabilità del sistema di cavi.
Infine, le pulegge per cavi sono realizzate in materiali durevoli e possono adattarsi a diversi ambienti.temperatura elevata, bassa temperatura e altre condizioni.
Ogni funzione dei rulli di cavo è fondamentale per garantire che i sistemi di cavi siano stabili e affidabili.

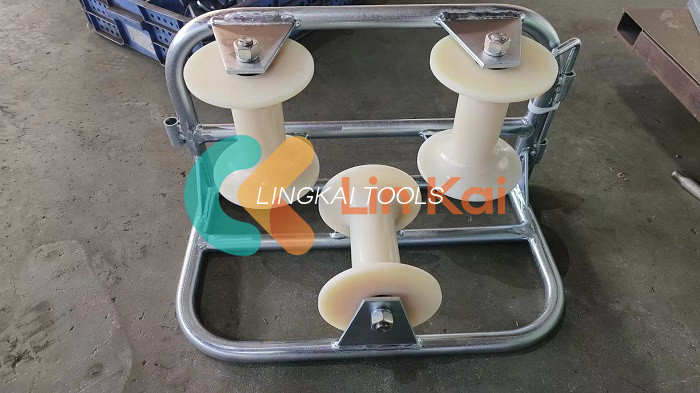

Il rullo a terra per cavi è progettato per essere utilizzato con cavi con un diametro inferiore a 200 mm. Viene fornito con fasce di nylon e alluminio per soddisfare le esigenze specifiche dell'utente.
Il rullo a tripla spirale è utilizzato per cavi di diametro più grande per aiutarli a passare attraverso l'area richiesta.
Il rullo di protezione dell'ingresso del cavo è utilizzato per l'estensione del cavo e può essere posizionato in qualsiasi angolo nell'ingresso del tubo e ha una superficie in acciaio rivestita di zinco chiudibile con un singolo fascio di nylon.
Il rullo di protezione dell'ingresso del cavo della serie D è dotato di un meccanismo fisso di lunghezza migliorata e di un singolo fascio di nylon che garantisce un design affidabile e robusto.
Il rullo della testa del cavo è progettato per proteggere il cavo e la corda di trazione sulla testa del cavo.
Rulli di cavi per la posa di cavi sotterranei| Articolo n. | Modello | carico di lavoro (KN) | Diametro del cavo (mm) |
Costruzione di rulli per cavi | Peso (kg) |
| 21171 | SHL1 | 10 | Φ150 | Fabbricazione a partire da materiali di base | 5.4 |
| 21172 | SHL1N | 10 | Φ150 | Fusione di rulli in nylon a telaio in alluminio | 3.6 |
| 21181 | SHL1B | 10 | Φ160 | Rulli di alluminio a base di lamiera di acciaio | 5.5 |
| 21182 | SHL1BN | 10 | Φ150 | Rulli di nylon a base di lamiera di acciaio | 3.7 |
| 21183 | SHL2BN | 10 | Φ160 | 5.5 | |
| 21184 | SHL3BN | 10 | Φ200 | 8.0 | |
| 21191 | SHL1G | 10 | Φ150 | Cornice di tubi in acciaio Roller in alluminio | 5.1 |
| 21192 | SHL1GN | 10 | Φ150 | Cornice di tubi in acciaio, rullo di nylon | 3.3 |
| 21193 | SHL2GN | 10 | Φ160 | 5.7 | |
| 21194 | SHL3GN | 10 | Φ200 | 8.0 | |
| 21201 | SHLG1 | 10 | Φ150 | Tubo di acciaio a gambe lunghe, rullo di alluminio | 9.4 |
| 21202 | SHLG1N | 10 | Φ150 | Tubo di acciaio a gambe lunghe rulli di nylon | 7.8 |
Nota: i rulli sono utilizzati per l'installazione di diversi cavi elettrici sotterranei fino a un diametro di Ø200 mm, scegliete il rulli adatto in base alle dimensioni del cavo.
Tutti i fasci sono montati su cuscinetti.
Rulli per angoli di cavi
| Articolo n. | Modello | carico di lavoro (KN) | Dimensione dei cavi (mm) | Peso (kg) |
| 21211 | SHL | 8 | ≤ Ø80 | 5.5 |
| 21221 | SHL2 | 10 | ≤ Ø150 | 12 |
| 21222 | SHL2N | 10 | ≤ Ø150 | 10 |
| 21223 | SHL3 | 10 | ≤ Ø150 | 11 |
| 21224 | SHL3N | 10 | ≤ Ø150 | 9 |
Applicazione: i rulli di angolo del cavo sono utilizzati per l'installazione del cavo di alimentazione sull'angolo della trincea.
Le fasce sono realizzate in alluminio o nylon MC, tutte le fasce sono montate su cuscinetti.
Il telaio dei rulli è realizzato in acciaio galvanizzato, può essere collegato insieme con perni di palo per formare una curva adatta a guidare i cavi intorno all'angolo.
I cavi di guida e di supporto possono essere realizzati mediante l'uso di pulegge per cavi, che sono in genere installate alle curve lungo le linee di cavi.Queste pulegge servono a guidare e sostenere i cavi mentre si muovono in tutto il sistema.
I cavi devono attraversare più punti del sistema e le pulegge dei cavi possono contribuire a garantire che seguano il percorso previsto senza abbassamento o torsione.Questi problemi possono essere causati dal peso dei cavi, fattori ambientali o altre influenze esterne.
I nostri attrezzi per la trazione di cavi elettrici sono progettati per fornire soluzioni affidabili ed efficienti per la trazione di cavi per una varietà di applicazioni.Il nostro team di supporto tecnico esperto è disponibile per aiutare con qualsiasi domanda o preoccupazione riguardante l'uso o la manutenzione dei nostri prodottiInoltre, offriamo una serie di servizi, tra cui riparazioni dei prodotti, calibrazione e formazione per garantire prestazioni e sicurezza ottimali.Contattaci per ulteriori informazioni sul nostro supporto tecnico e servizi.
